Přepětí je něco jako náhlá vlna, která se valí elektrickou sítí a bere s sebou všechno, co jí stojí v cestě. Nevidíte ji, ale když udeří, může během milisekund zničit notebook, chytrou televizi, tepelné čerpadlo i domácí server. Naštěstí existuje jednoduchý a spolehlivý způsob, jak mít klid: ochrana proti přepětí. A právě ta je tím nenápadným hrdinou, který hlídá vaši elektroniku – ve dne v noci. Charakter a velikost běžných přepěťových jevů v instalacích popisuje IEC 62305-4 – ochrana elektronických systémů ve stavbách.

V článku se podíváme, odkud se přepětí bere, jak fungují svodiče přepětí (SPD), jak si správně vybrat řešení pro byt, dům i firmu, a proč se vyplatí sázet na prověřená, modulární řešení od Hager. Připraveni? Jdeme na to.

Co je přepětí a odkud se bere?

Přepětí je krátkodobé zvýšení napětí v síti nad běžnou provozní hodnotu. Někdy jde o drobný „kopanec“, jindy o masivní náraz energie. Obě situace však mohou postupně opotřebovávat nebo okamžitě poškodit citlivou elektroniku.

Blesky a spínací jevy: dvě strany téže mince

  • Atmosférické přepětí (blesk): Přímý úder blesku do objektu či blízkého vedení je extrémní událost. Proud blesku si vynutí cestu k zemi a část energie se může indukovat do vnitřní instalace. Následkem jsou silné napěťové špičky.

  • Spínací přepětí: Vzniká při spínání a vypínání indukčních zátěží (motory, výtahy, kompresory, čerpadla), při poruchách v síti nebo při spínání velkých transformátorů. Tyto jevy jsou časté a zrádné: nenápadné, ale opakované.


Vnitřní přepětí v síti? Ano, i to se děje

Do přetížení sítě může promluvit i sčítání malých špiček z různých zařízení v domě nebo v sousedství. Právě tato „kulisa“ drobných přepětí potichu zkracuje životnost elektroniky, zdrojů a kondenzátorů. Výsledek? Náhodné restarty, záhadné poruchy a „zvláštní chování“ zařízení.

Jak funguje svodič přepětí (SPD)

Svodič přepětí je zařízení, které normálně nezasahuje – jen čeká. Jakmile napětí přesáhne bezpečnou mez, okamžitě odvede energii do země a tím ochrání připojené obvody. Když nebezpečí pomine, opět se „odpojí“ a vše běží dál.

Co je uvnitř: varistory, jiskřiště a kombinace

  • Varistor (MOV): Polovodičový prvek citlivý na napětí. Při špičce dramaticky sníží svůj odpor a pustí proud do země. Vyniká rychlostí a je ideální pro T2/T3 ochranu.

  • Jiskřiště (iskřiště/plynové): Využívá jiskrového přeskoku. Umí bezpečně svést velké proudy, typicky u T1 (bleskových) ochran. Má velmi nízké ztráty v klidu.

  • Kombinované prvky: Spojují výhody obou – vysoká odolnost jiskřiště + rychlost varistoru. V praxi často jako T1+T2 v jednom modulu.

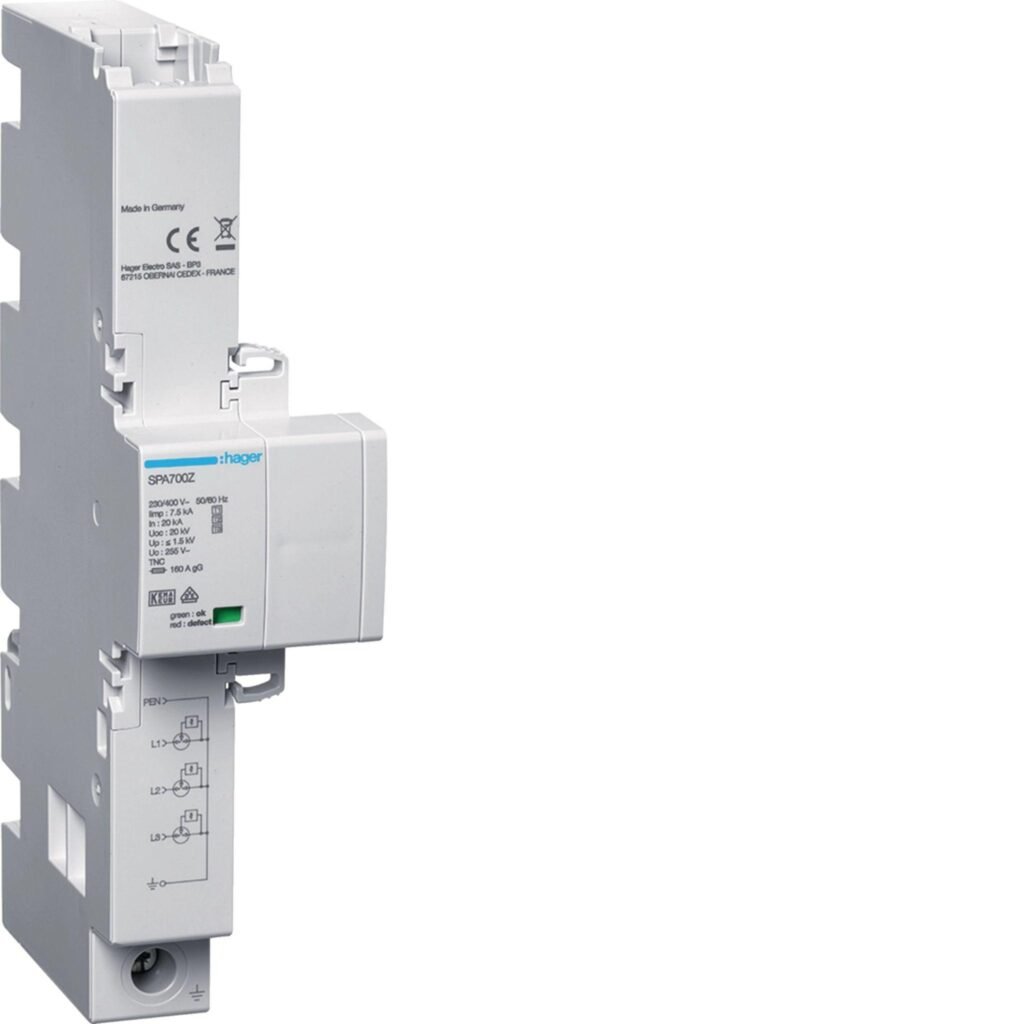

Kombinovaný svodič přepětí T1+T2, Iimp 7,5/22,5 kA (10/350), 3P na sběrnice

Důležité parametry, které by vám neměly uniknout

  • Uc (Max. trvalé provozní napětí): Např. 275 V AC pro 230/400 V sítě. SPD musí zvládnout běžné napětí bez nežádoucího zásahu.

  • Up (Ochranná úroveň napětí): Maximální napětí „za“ SPD při zásahu. Čím nižší, tím lépe pro citlivou elektroniku.

  • In (Jmenovitý výbojový proud) / Imax (Max. výbojový proud): Typické pro T2 – ukazují, jak silné špičky SPD zvládne opakovaně (In) a jednorázově (Imax).

  • Iimp (Bleskový proud): Klíčový pro T1 – schopnost zvládnout impulsní proud blesku (např. 12,5 kA na pól je běžná volba pro rodinné domy).

  • TOV (Dočasné přepětí): SPD má být odolný i vůči dočasnému zvýšení napětí v síti (např. při přerušení N vodiče).


Tip: Kvalitní SPD jsou testovány dle EN/ČSN norem (např. řady EN 61643 a zásad ČSN 33 2000-5-534). Pro návrh a instalaci se vždy opřete o aktuální dokumentaci a praxi kvalifikovaného elektrikáře.

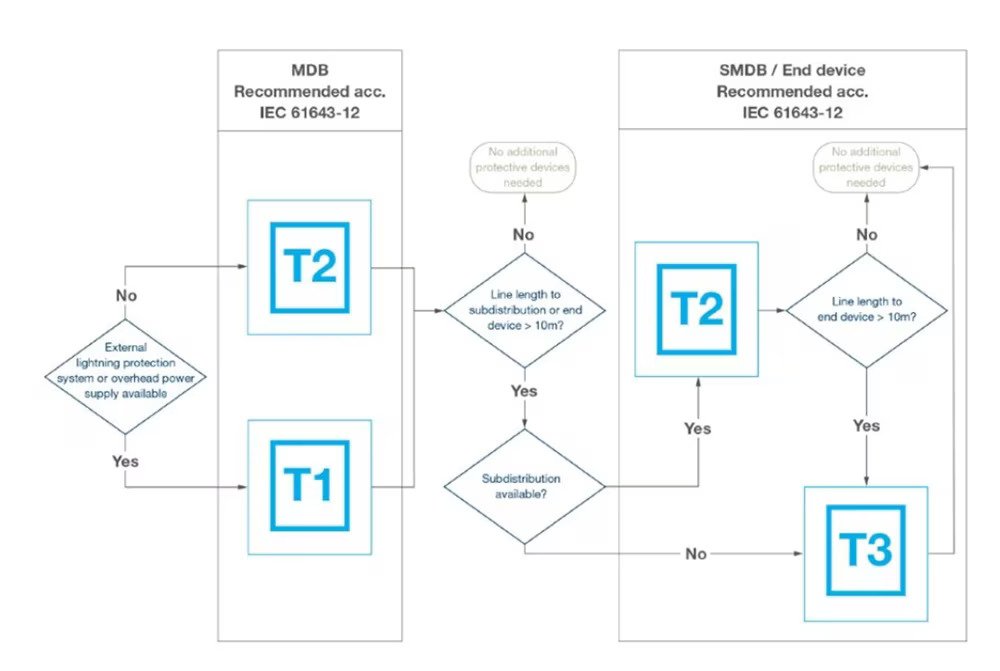

Správná strategie: vícestupňová ochrana

Jeden svodič na hlavním přívodu je skvělý start. Nejlepší výsledky ale přináší koordinovaná, vícestupňová ochrana – něco jako bezpečnostní brány za sebou.

Třídy T1, T2 a T3: kdo co chrání

  • T1 (bleskový): Instalace v hlavním rozvaděči za HDS. Používá se tam, kde hrozí přímé nebo blízké údery blesku nebo je na objektu hromosvod/LPS. Úkol: převzít nejhrubší energii.

  • Svodič přepětí T2 (jemnější síťové přepětí): V podružných rozvaděčích. Dotáhne práci po svodič přepětí T1, sníží špičky na úroveň bezpečnou pro většinu zařízení.

  • T3 (místní ochrana): Co nejblíže k citlivé elektronice (zásuvkové moduly, vestavné prvky). „Dolaďuje“ zbytkové přepětí na minimum.

Koordinace a vzdálenosti: proč na nich záleží

Koordinace znamená, že jednotlivé stupně spolupracují, ne se „přetahují“. Správné je:

  • mít T1 v hlavním rozvaděči,

  • T2 v podružných rozvaděčích (delší vedení = větší indukčnost = větší riziko),

  • T3 u kritických spotřebičů.

Zlatá pravidla vedení a připojení

  • Co nejkratší připojovací vodiče – ideálně do 0,5 m. Každý centimetr vodiče zvyšuje zbytkové napětí.

  • V-zapojení (do tvaru V): fázový vodič a PEN/PE k SPD co nejpříměji, bez smyček.

  • Minimalizujte smyčky a křížení s datovými vedeními.

  • Ekvipotenciální pospojování: kvalitní a pevné spojení všech vodivých částí s hlavní svorkovnicí uzemnění.

Výběr SPD pro dům, byt a firmu

Výběr začíná jednoduchou otázkou: Kde a jaká rizika hrozí? Podle odpovědi pak zvolíte správný stupeň a parametry.

Typ sítě: TT, TN-C, TN-S, TN-C-S

  • TN-C (PEN společný): Volí se SPD vhodné pro společný vodič PEN a respektují se zásady pospojování.

  • TN-S (oddělený PE a N): Běžné u nových instalací; SPD mezi L–PE a N–PE.

  • TN-C-S (dělení PEN na PE a N): Častý případ – T1 za místem dělení, s důrazem na krátké vedení k HOP.

  • TT (samostatné uzemnění): Důležitá je nízká impedanční cesta k zemi a správná koordinace s proudovými chrániči.

Pozn.: Každá síť vyžaduje vhodnou topologii připojení SPD. Respektujte projektovou dokumentaci a doporučení výrobce.

Dimenzování: jak „silný“ svodič potřebujete

  • Rodinný dům s LPS/hromosvodem: často T1 (Iimp min. 12,5 kA/pól) v hlavním rozvaděči + T2 v podružných + T3 u citlivých zařízení.

  • Objekt bez LPS: kombinovaný T1+T2 v hlavním rozvaděči zajistí robustní základ.

  • Menší byt: kvalitní T2 v bytovém rozvaděči + T3 u elektroniky.

  • Kanceláře a provoz: T1 na přívodu objektu, T2 po patrech a T3 u IT a AV.

Důležité: sledujte Up (čím nižší, tím lépe u koncových obvodů) a Uc (aby nedocházelo k nežádoucím zásahům). U T2 je běžný In 5–20 kA/pól, Imax 20–40 kA/pól, dle rizika a délky vedení.

Zálohové jištění a proudové chrániče

  • SPD musí mít správně dimenzovanou předřazenou ochranu (pojistka/MCB), aby při extrémní události došlo k bezpečnému odpojení.

  • Proudové chrániče (RCD): Uvažujte typ A/F/B podle charakteru zátěže. Zařízení s DC složkou (měniče, EV) mohou vyžadovat speciální typy.

  • Vždy se řiďte tabulkami výrobce SPD, který uvádí maximální hodnoty předřazeného jištění.

Ochrana pro fotovoltaiku, e-mobilitu a data

  • FVE / fotovoltaika (DC strana): Potřebujete DC SPD se správným Ucpv, dimenzované na napětí stringu (např. 600/1000/1500 V DC). SPD patří k panelům i do rozvaděče u měniče. Koordinace s AC stranou je nutnost.

  • Wallbox / nabíjení EV: Nabíjecí stanice představují „bránu“ mezi domem a sítí. Chrání je T2 (často integrovaný) a v sítích s LPS i T1 na hlavním přívodu. Dohlédněte na kompatibilitu s RCD.

  • Data a multimédia: Ethernet, telefonní linky, koaxiál, RS-485, PoE – tyto trasy si zaslouží speciální datové SPD. Minimalizujte zemní smyčky a dbejte na kategorii přenosu (Cat.5e/6/6A).

Instalace a údržba: chyby, kterým se vyhnout

Ochrana proti přepětí je jako airbag: musí být správně namontovaný, jinak nepomůže. A tady jsou nejčastější přešlapy.

Nejčastější chyby v praxi

  • Dlouhé připojovací vodiče k SPD → rostoucí zbytkové napětí, nižší účinnost.

  • Slabé uzemnění a pospojování → energie nemá kam odejít.

  • Chybějící koordinace T1–T2–T3 → jeden stupeň je přetížený, ostatní nefungují optimálně.

  • Nevhodný typ SPD pro danou síť (TT/TN) → riziko zásahů do RCD, nevyhovující parametry.

  • Žádné zálohové jištění nebo špatně zvolené → bezpečnostní riziko.

  • Ignorování datových linek → IT technika zranitelná „zadními vrátky“.

Revize, výměna a signalizace

Moderní SPD nabízejí:

  • Optickou indikaci stavu (zelená/červená).

  • Výměnné (zásuvné) moduly – vadný prvek vyměníte bez odpojení přívodů.

  • Dálkový beznapěťový kontakt – možnost hlášení poruchy do BMS/EMS nebo chytré domácnosti.

Po silném přepětí se může svodič částečně opotřebovat. Pravidelné revize elektroinstalace a vizuální kontroly indikátorů jsou nejlepší prevence.

Příklady řešení Hager: modulární ochrana pro každou instalaci

Hager dlouhodobě vyvíjí modulární svodiče přepětí s důrazem na bezpečnost, jednoduchou montáž a spolehlivost v reálném provozu. Co oceníte v praxi?

  • Kombinované T1+T2 pro hlavní rozvaděče: šetří místo, zjednodušují návrh a nabízejí robustní ochranu i pro objekty s LPS.

  • Jasná optická indikace a výměnné moduly: rychlý servis bez zbytečných odstávek.

  • Dálková signalizace stavu: jednoduché napojení do systémů dohledů budov (BMS).

  • Řešení pro DC (FVE): SPD pro různé úrovně Ucpv, navrženy pro moderní FV instalace a hybridní měniče.

  • T3 do zásuvkových okruhů: cílená ochrana citlivé elektroniky (IT, AV).

  • Kompatibilita s rozvaděči Hager (např. řady pro bytové i průmyslové aplikace): čistá instalace, přehledné uspořádání, dostatek místa pro vodiče.

  • Důraz na krátké přívody a jednoduché zapojení: konstrukce usnadňuje dodržení doporučených délek připojení.

Výsledkem je koordinovaný systém ochrany, který pokrývá přívod, podružné rozvaděče, koncové zásuvky i datové trasy – přesně tak, jak to vyžaduje moderní elektroinstalace.

Kolik to stojí a proč se to vyplatí

Na první pohled jde o „další modul v rozvaděči“. Jenže cena jedné poruchy serveru, tepelného čerpadla, měniče u FVE nebo chytré televize často mnohonásobně převyšuje investici do SPD – a to nemluvíme o ztrátě dat a prostoji.

  • Snížení rizika poruch: méně výjezdů servisu, delší životnost zařízení.

  • Vyšší dostupnost: IT a technologie běží bez náhodných výpadků.

  • Klid a prevence: ochrana funguje pasivně, 24/7.

  • Pojištění: správně navržená ochrana proti přepětí může být podmínkou pro plnění při škodách.


Krátce: Ochrana proti přepětí se zaplatí dřív, než byste čekali.

Rychlý checklist před nákupem

  • Víte, jaký typ sítě máte (TT, TN-C, TN-S, TN-C-S)?

  • Má objekt LPS/hromosvod? Potřebujete T1 (nebo kombinované T1+T2).

  • Máte delší vedení k podružným rozvaděčům? Přidejte T2.

  • Ochráníte kritické spotřebiče lokálním T3?

  • Nezapomněli jste na FVE/EV/data? DC a datové SPD jsou samostatná kapitola.

  • Je zajištěné zálohové jištění a krátké přívody k SPD?

  • Počítáte s vizuální indikací a případně dálkovým kontaktem?

  • Máte domluvenou odbornou montáž a následnou revizi?


Závěr

Přepětí je neviditelné, rychlé a nekompromisní. Dobrá zpráva? Dá se zkrotit – spolehlivě a elegantně. Svodiče přepětí tvoří tichou bezpečnostní síť, která chrání vaši elektroniku, technologii i rozpočet. S promyšlenou vícestupňovou ochranou (T1/T2/T3), správnou koordinací, krátkými přívody a kvalitním pospojováním získáte odolnou elektroinstalaci, která dlouhodobě vydrží realitu dnešní sítě. A s modulárními řešeními Hager k tomu navíc přidáte jednoduchou instalaci, přehledný servis a klid v duši.

Časté dotazy (FAQ)

1) Potřebuji T1, když nemám hromosvod?

Pokud je objekt bez LPS, často stačí kombinovaný T1+T2 nebo dobře dimenzovaný T2 – záleží na místní situaci, délce přívodu a úrovni rizika. V praxi je kombinované řešení v hlavním rozvaděči velmi bezpečná volba.

2) Jak poznám, že je svodič po zásahu na výměnu?

Sledujte optickou indikaci na modulu. Při poruše se okénko typicky změní na červené. U modulárních SPD stačí vyměnit zásuvný modul, vedení zůstává připojené.

3) Chrání přepěťová ochrana i datovou síť a anténu?

Ano, ale je potřeba samostatné datové SPD (Ethernet/telefon/koaxiál). Síťové SPD na 230/400 V tyto linky nechrání. Volte prvky odpovídající kategorii a rychlosti přenosu.
